在靜電放電發生器試驗標準中，IEC靜電放電的上升時間由1000-4-2標準確定tr為0.7ns至1ns，這相當于350頻率MHz至500MHz上述高頻信號。要準確測量如此快速上升的波形，必須仔細考慮示波器及其校準目標的選擇。結合國際靜電放電(ESD，Electro-StaticDischarge)簡單討論一下模型ESD如何正確選擇示波器來觀察我們的電流波形。

1.示波器的帶寬和采樣率

我國現行國家標準GB/T17626.2-2018等同IEC61000-4-2(2008年)標準，JJF30801靜電放電發生器校準規范也是按照現行國家標準編制的。本標準6.二條靜電放電發生器特性驗證規定“放電電流特性參數應使用1GHz驗證帶寬測量儀”1397靜電校準規范中提到2G波形驗證采用帶寬示波器。

2.上升時間與示波器帶寬的關系

上升時間是靜電放電電流最重要的參數，主要由放電電路的分布參數決定，包括充電電容.放電電阻和連接線的分布電感.導線與放電對象與參考地之間的分布電容器等。接入示波器測量電路后，除了測量電路分布參數對測量有很大影響外，示波器帶寬對上升時間和整個波形形狀的測量精度也不容忽視。

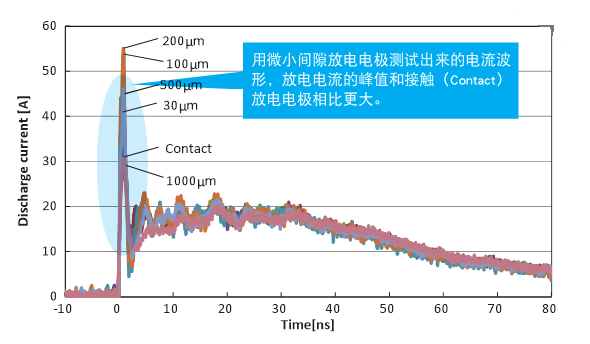

電流波形（全體）

通過以上兩點，我們已知了1G上述示波器必須符合要求JJF目前市場上有很多30801靜電放電發生器校準規范G上述示波器可供選擇，我們在此枚舉過多。

目前，最新一代示波器的內部結構采用并行處理，具有更快的波形處理能力和快速的波形捕獲率，包括模擬示波器和普通示波器DSO示波器的優點集成了模擬示波器的余輝功能和數字存儲示波器的實時采樣功能，上升時間也達到了≤0.7ns的水平。

在靜電放電測試的整個過程中，電流信號的上升時間很短，一般為0.8ns數字存儲示波器的最低帶寬約為500MHz。使用我們提供的帶寬NDS4502示波器配備相應的靜電放電電流校準目標ESD-BX靜電放電發生器的電流波形可以用靜電放電電流校準平板校準。

因?yàn)闇y試ESD信號是一個非周期的單個信號，對于正確設置數字存儲示波器，有效地捕捉靜電放電波形非常重要。我們提供的500M示波器NDS4502設置參考如下：

(1)將測試波形存儲在示波器內存中，以便仔細研究波形。

(2)垂直系統選擇電流檔，設置正確的倍率；

(3)水平系統設置為20nS/div~50nS/div;

(4)觸發模式為單次觸發，觸發類型為上升邊；
