1.輻射發射(RE)試驗概述:

電磁兼容試驗中，輻射發射(Radiatedemision)測試是測量EUT通過空間傳播的強輻射騷擾場?？煞譃榇艌鲚椛浜碗妶鲚椛洹Ｇ罢哂糜跓艟吆碗姶艩t，后者廣泛使用。此外，家用電器和電動工具，AV產品的輔助設備需要有功輻射發射(稱為騷擾功率)。

2.輻射發射(RE)試驗標準:

a)磁場輻射:CISPR15(工作電流頻率超過100Hz的燈具)，CISPR11(電磁爐)；

b)騷擾功率:CISPR14-1(部分工作頻率不超過9kHz的設備除外)，CISPR13(僅用于輔助設備)。

c)電場輻射:CISPR22/EN5022(信息技術產品)、CISPR13/EN5013(音頻產品)、CISPR11/EN5011(工程醫學)、CISPR14-1、CISPR15/EN5015(燈)；

3.輻射發射(RE)試驗方法:

輻射發射測試儀器及設備：

a)磁場輻射:接收器。三環天線或單小環遠天線；

c)電場輻射:接收器(1G以下)、頻譜儀(1G以上)、電波暗室、天線(1G以下一般為雙。

b)騷擾功率:接收器.功率吸收鉗。錐與對數周期的組合或寬帶復合天線，1G以上喇叭天線)；

接收器遵循CISPR16-1-1的要求，天線。場地遵循CISPR16-1-4的要求，吸收鉗遵循CISPR16-1-3的要求。

4.輻射發射(RE)測試SETUP:

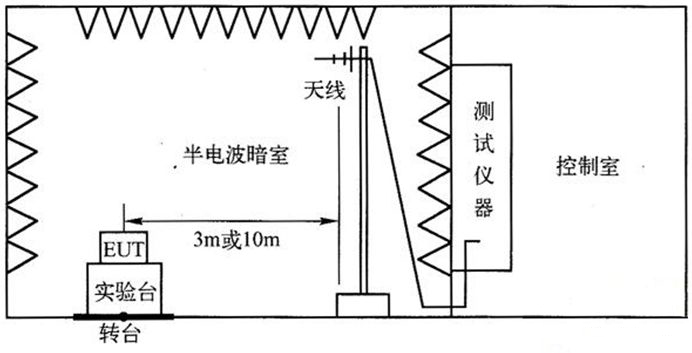

圖1顯示了根據CISPR16.CISPR11.CISPR13.CISPR15.CISPR22及EN5022等標準要求的輻射發射試驗布置圖。

圖1.輻射發射試驗布置圖

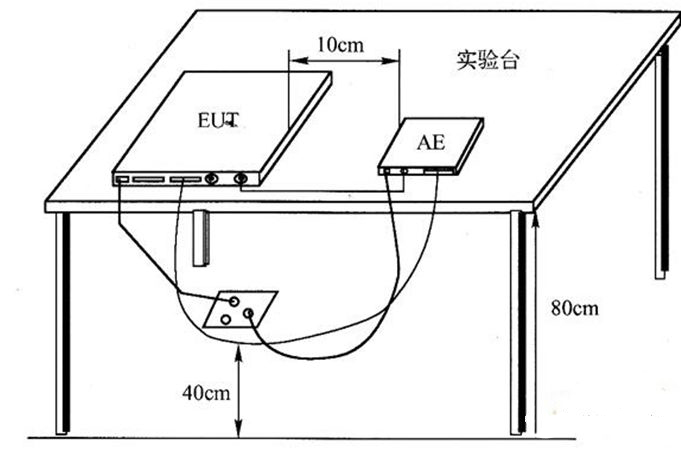

臺式被測設備布置如圖2所示，具體要求如下：

(1)與地面相連的I/O電纜不得小于40cm；

(2)除實際負載連接外，被測設備還可以連接模擬負載，但模擬負載應符合阻抗關系，并代表產品應用的實際情況；

(3)被測設備和輔助設備AE的電源線直接插入地面插座，不得延長插座；

(4)如果測試設備本身有更多的電纜，應仔細理順，分別處理，并記錄在測試報告中，以獲得再次測試的再現；

(5)被測設備與輔助設備AE的間距為10cm；

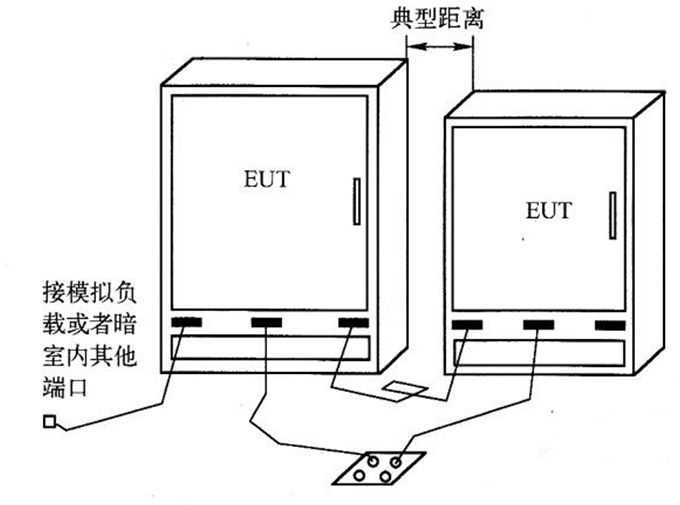

立式被測設備的布置如圖3所示，具體要求如下：

(1)機柜之間的I/O互連線應自然放置，如果太長，能扎成30~40cm的線束必須扎；

(2)被測設備設置在金屬平面上，與金屬平面絕緣間隔約10cm；連接模擬負載或暗室外端口的電纜應注意同一金屬平面的絕緣；

(3)被測設備電源線過長，應扎成長度為30~40cm的線束，或縮短到足夠；

(4)如果測試設備本身有更多的電纜，應仔細理順，分別處理，并記錄在測試報告中，以獲得再次測試的重復性。

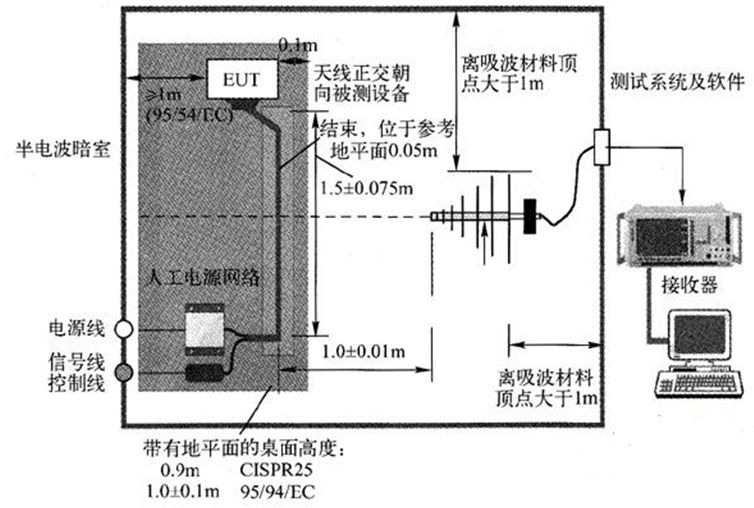

電磁兼容中，CISPR25標準要求的汽車電子設備輻射發射試驗和輻射發射試驗布局如圖4所示。在輻射發射試驗中，汽車電子被測放置在半電波暗室內，接收天線距離EUT線束1m，當接收天線垂直極化和水平極化時，最大輻射點輻射信號通過電纜傳輸到半電波暗室外。

圖4.CISPR25標準要求的輻射發射測試布置圖
